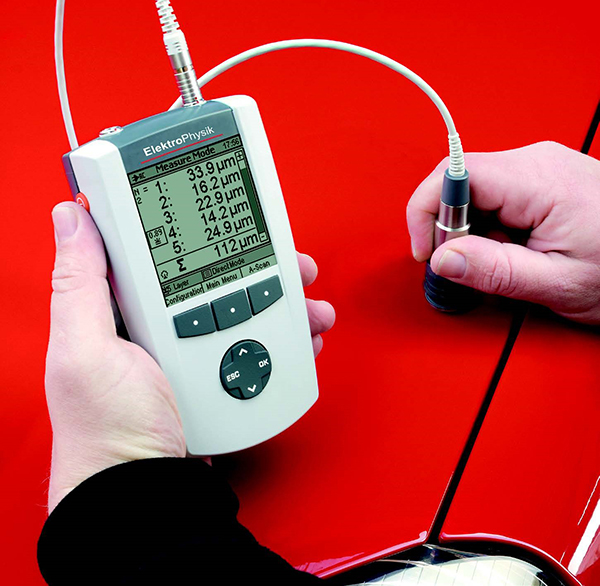

        德國ElektroPhysik公司出品的QuintSonic 7超聲波涂層測厚也叫分層膜厚儀，是一款利用超聲波反射原理無損測量多層涂層厚度的儀器，不同于其他磁性測厚儀和電渦流測厚儀，該款儀器不僅可以測量金屬基材上的涂層厚度，也可以測量非金屬基材上的多層膜厚。

        基于超聲波的反射原理，內置智能傳感器的QuintSonic 7探頭作為發射器和接收器，同時對被測位置發射超聲波脈沖。當超聲波束穿過兩層之間的邊界或到達基底時，部分超聲能量被反射，通過獲取反射波確定層厚。



        超聲波涂層厚度測量的另一個挑戰是顯示出非常相似材料特性的分層。為了提供清晰的回波信號，它們的阻抗值變化不大。QuintSonic 7的創新剪裁功能“全局剪裁”、“可變剪裁”和“分區剪裁”為這一問題提供了一種解決方案，從而也可以清晰地分辨出非常微弱的回聲。因此，即使是非常困難的任務設置，也能以*大的可靠性和精確性來解決。

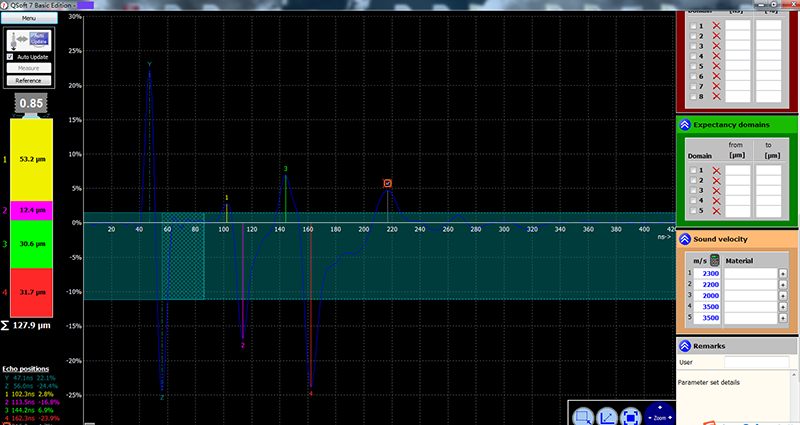

       上圖為國內某一線豪華品牌車廠涂裝車間采用多層膜厚儀的測試案例，該車型涂裝工藝為：電泳-中涂-面漆-清漆。根據客戶提供樣車測得每層的聲速值輸入右側邊框中，設定屏蔽和濾波后使用QuintSonic 7測得車身上某位置各涂層厚度分別為：清漆-53.2μm，面漆-12.4μm，中涂-30.6μm，電泳-31.7μm，涂裝總厚-127.9μm。從圖中容易看出各層的超聲波反射及回波情況，定義好聲速及波形，將此參數輸入主機中，可實現主機直接測量并自動計算并存儲每個涂層的厚度數據，無需連接電腦使用，主機和探頭總重量不到500g，操作簡便。測量后可將數據導入電腦可自動生成統計報告，統計報告中保護各種測量數據和統計數據。



       與此同時，QuintSonic 7在汽車工業、飛機制造或其他任何對涂裝精度要求很高的產業都有著廣泛的應用。
